小型サイン用 VF40
VF40はコンパクトなボディで、看板H寸法2M～3.5Mの小型サインに最適な消費電力40W。
柔らかい光の広角105度と、しっかり飛ばす狭角30度の2種配光に加え、白と黒から選べる本体カラーを設定。
製品紹介
サイン用LED投光器
「ViewFlood」
明るさ３種類×配光角度２種類×本体カラー２種類、看板専用に設計デザインされたサイン用LED投光器です。サイン用のL字アームもラインアップし施工や段取りの手間を省略します。
ラインアップ Line up
小型看板サイン投光器
中型看板サイン投光器
大型看板サイン投光器
特徴 Feature
サイン用LED投光器 /「ViewFlood」
中型サイン用 VF80
VF80はVF40よりも一回り大きいボディサイズで、看板H寸法3M～4.5Mの中型サインに最適な消費電力75W。
柔らかい光の広角105度と、しっかり飛ばす狭角30度の2種配光に加え、白と黒から選べる本体カラーを設定。
大型サイン用 VF120
VF80は看板H寸法4M～5.5Mの大型サイン用のLED投光器です。消費電力は125Wのハイパワー。
柔らかい光の広角105度と、しっかり飛ばす狭角30度の2種配光に加え、白と黒から選べる本体カラーを設定。（2019年8月リリース予定）

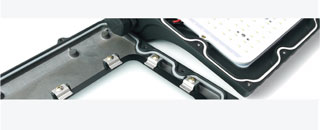

2重防水構造
LED投光器の最も重要なテーマである防水性能。ビューフラッドでは防水性能の要であるパッキンを2重に配置。発光面には収縮変形しやすい樹脂ではなく強化ガラスを採用。
これをパッキンと多数のロック金具で抑え、強力な防水構造を実現。
サイン用L字アーム
ビューフラッド専用のL字サインアームをご用意しました。スリムな2連パイプデザインで、見た目をスッキリとさせながらも十分な強度を確保。
ステンレス素材でサビに強いのも特徴です。ホワイトとブラックの2色展開。
架台用2軸ベース
駐車場等で、ビューフラッドをポール架台に投光器としてお使い頂く際に便利な2軸ベースをご用意しました。
標準付属アームを無駄にせずに利用可能な設計で、お求めやすい価格を実現。
選べる２つの特徴的な配光
105度の広角配光は乳白処理を施した発光面によりより柔らかく、ハレーションも抑えます。狭角配光はシャキっとした力強い配光で看板の先端までしっかりと照らします。
各種認証試験に合格
高所看板で使うものですので電気用品安全法（PSE）、IP65（防水防塵試験）、耐振動試験（IEC60068-2-6）、塩水噴霧試験（ISO9227）に適合クリアしております。
仕様 Specification
サイン用LED投光器 /「ViewFlood」
| 型式 | VF40-B VF40-W |
VF40-B/27 VF40-W/27 |
VF40NR-B VF40NR-W |
VF40NR-B/27 VF40NR-W/27 |
|---|---|---|---|---|
| 光色 | 昼白色5,000K | 電球色2,700K | 昼白色5,000K | 電球色2,700K |
| 配光角度 | 広角 105° | 狭角 30° | ||
| 全光束 | 4,650lm | 4,350lm | 5,550lm | 4,550lm |
| 消費電力 | 40W | |||
| 入力電圧 | AC100V～AC240V | |||
| 保護等級 | IP65 | |||
| 保証期間 | 3年間 | |||
| 型式 | VF80-B VF80-W |
VF80-B/27 VF80-W/27 |
VF80NR-B VF80NR-W |
VF80NR-B/27 VF80NR-W/27 |
|---|---|---|---|---|
| 光色 | 昼白色5,000K | 電球色2,700K | 昼白色5,000K | 電球色2,700K |
| 配光角度 | 広角 105° | 狭角 30° | ||
| 全光束 | 9,300lm | 8,550lm | 10,350lm | 8,900lm |
| 消費電力 | 75W | |||
| 入力電圧 | AC100V～AC240V | |||
| 保護等級 | IP65 | |||
| 保証期間 | 3年間 | |||
| 型式 | VF120-B VF120-W |
VF120-B/27 VF120-W/27 |
VF120NR-B VF120NR-W |
VF120NR-B/27 VF120NR-W/27 |
|---|---|---|---|---|
| 光色 | 昼白色5,000K | 電球色2,700K | 昼白色5,000K | 電球色2,700K |
| 配光角度 | 広角 105° | 狭角 30° | ||
| 全光束 | 16,700lm | 14,800lm | 17,000lm | 15,000lm |
| 消費電力 | 125W | |||
| 入力電圧 | AC100V～AC240V | |||
| 保護等級 | IP65 | |||
| 保証期間 | 3年間 | |||
