H寸法が長い大型看板に最適
独自設計の偏光レンズが縦方向に均一に照射します。
製品紹介
大型サイン用LED投光器
「ViewSignon SV / ViewSignon PV」
構想３年を得て発表。大型サイン専用のLED投光器。
独自の偏光レンズによってSVタイプは看板H寸法６MまでPVタイプは看板W寸法４Mまでをカバーします。
50mm角パイプ差込での取付、ブラケットでのボルト取付に対応。
ビューサイノンは大型看板の灯数を劇的に削減致します。
ラインアップ Line up
超大型看板サイン投光器
特徴 Feature
大型サイン用LED投光器 ViewSignonシリーズ
横型の塔屋看板、大型ファサードに最適
65°×120°の偏光レンズがスーパーワイド光を実現しました。

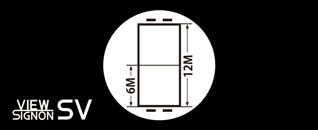

対応可能な看板H寸法
片側設置時：H6M、両側設置時：H12Mまで対応
W:4M／H:2.5M以内の看板サイズなら
わずか１灯で明るく照射！平均照度933LX。
W:12M／H:6Mの超大型サインを５灯でカバー
都市型塔屋看板にも最適。平均照度1,119LX。
W:8M／H:3Mの大型サインを２灯でカバー
設置台数を削減します。平均照度903LX。
業界最軽量クラスの重量
水銀灯700W用/メタルハライド400W用で業界最軽量クラスの重量を実現。わずか7.2kgの軽量設計。施工性と安全性に配慮しました。
仕様 Specification
大型サイン用LED投光器 ViewSignonシリーズ
| 型式 | VS240SV-KW | VS240SV-KB | VS240SV-UW | VS240SV-UB |
|---|---|---|---|---|
| 配光角度 | 25°×60° | |||
| 全光束 | 26,000 lm | |||
| 消費電力 | 215W ±5W | |||
| 入力電圧 | 100V：3.10A / 200V：1.55A | |||
| 光色 | 5,000K | |||
| 保護等級 | IP66 | |||
| 保証期間 | 出荷後 3年 | |||
| 型式 | VS240PV-KW | VS240PV-KB | VS240PV-UW | VS240PV-UB |
|---|---|---|---|---|
| 配光角度 | 65°×120° | |||
| 全光束 | 27,800 lm | |||
| 消費電力 | 215W ±5W | |||
| 入力電圧 | 100V：3.10A / 200V：1.55A | |||
| 光色 | 5,000K | |||
| 保護等級 | IP66 | |||
| 保証期間 | 出荷後 3年 | |||
資料ダウンロード Download
カタログダウンロード
- 大型サイン用LED投光器 ViewSignonシリーズ
picture_as_pdf
ViewSignon カタログ ダウンロード
ViewSignon カタログ ダウンロード
／sign_catalog.pdf(P.40～)
仕様書ダウンロード
- 大型サイン用LED投光器 ViewSignonシリーズ
picture_as_pdf
VS240-SV 仕様書ダウンロード
VS240-SV 仕様書ダウンロード
／VS-SV.pdf
picture_as_pdf
VS240-PV 仕様書ダウンロード
VS240-PV 仕様書ダウンロード
／VS-PV.pdf
ニッケンの屋外広告用照明「ビューシリーズ」のフラッグシップモデルです。
看板H寸法に強いビューサイノンSV、看板W寸法に強いビューサイノンSV用途に合わせてお選びいただけます。
